Komfortní jednotka Octavia 2 umístění: Kde ji najít, schémata, diagnostika a řešení závad
Produced with AI. This article was artificially generated. Editorial responsibility: AutoMACH.cz.
Obsah článku
- Komfortní jednotka Škoda Octavia 2: Kde ji najít a jaké funkce zajišťuje
- Rozdíl mezi komfortní jednotkou (1K0 959 433) a jednotkou BCM u Octavie 2
- Přesné umístění komfortní jednotky v interiéru Octavie 2
- Návod na demontáž a přístup ke komfortní jednotce (krok za krokem)
- Nejčastější závady spojené s komfortní jednotkou Octavia 2
- Diagnostika a kódování nové komfortní jednotky přes VCDS
- Často kladené otázky (FAQ)
Komfortní jednotka Škoda Octavia 2: Kde ji najít a jaké funkce zajišťuje
U druhé generace oblíbeného rodinného a manažerského vozu Škoda Octavia 2 (1Z, předfacelift i facelift) hraje klíčovou roli v řízení palubního komfortu a elektrických okruhů centrální elektronický modul. Řidiči a automechanici se při řešení závad centrálního zamykání, nefunkčního stahování oken, osvětlení interiéru nebo samovolného vybíjení akumulátoru často ptají: Kde přesně se nachází komfortní jednotka Octavia 2 a jak se k ní bezpečně dostat?
V tomto technickém průvodci podrobně popíšeme přesné umístění komfortního modulu a centrální řídicí jednotky palubní sítě (BSG / BCM), postup demontáže odkládací schránky a plastů pod přístrojovou deskou, nejčastější příznaky závad a způsoby jejich spolehlivé diagnostiky pomocí VCDS a multimetru.
Rozdíl mezi komfortní jednotkou (1K0 959 433) a jednotkou BCM u Octavie 2
Před samotným hledáním jednotky je zásadní pochopit rozdíl v elektronické architektuře mezi předfaceliftovou verzí (2004–2008) a faceliftovou verzí (2008–2013):
- Octavia 2 předfacelift (2004–2008): Elektronika využívala oddělenou komfortní jednotku (číslo dílu 1K0 959 433, adresa v diagnostice 46 – Central Convenience) a samostatnou centrální řídicí jednotku palubní sítě (BSG – Bordnetzsteuergerät, adresa 09 – Cent. Elect.).
- Octavia 2 Facelift (2008–2013): Došlo ke sloučení obou modulů do jediné integrované jednotky BCM (Body Control Module) s číslem dílu začínajícím 1K0 937 08x (např. 1K0 937 086, 1K0 937 087), která převzala veškeré funkce komfortu i vnějšího osvětlení a spravuje se pod adresou 09 – Cent. Elect..
Přesné umístění komfortní jednotky v interiéru Octavie 2
Kde tedy jednotku fyzicky najdete? V závislosti na konkrétním roku výroby je modul umístěn v prostoru palubní desky na dvou hlavních místech:
1. Umístění komfortní jednotky u předfaceliftu (1K0 959 433)
U předfaceliftových modelů (2004–2008) se samostatná komfortní jednotka nachází na straně spolujezdce ZA odkládací schránkou (kastlíkem), vpravo nad ventilátorem topení a pylovým filtrem. Je zasunuta ve svislém plastovém držáku a vedou do ní 2 až 3 barevné konektory (béžový, černý a hnědý).
2. Umístění jednotky BSG / BCM (u řidiče)
Integrovaná jednotka palubní sítě BSG (předfacelift) a kombinovaná jednotka BCM (facelift) se nachází na straně řidiče POD palubní deskou přímo nad pedály (nad reléovým boxem a diagnostickou zásuvkou OBD-II). K modulu BCM jsou připojeny tři velké masivní konektory (konektor A černý, konektor B bílý, konektor C hnědý), jištěné otočnými páčkovými pojistkami.
Přístup ke komfortní jednotce za schránkou spolujezdce:
- Bezpečnost na prvním místě: Před jakoukoli manipulací s řídicími jednotkami odpojte záporný pól (-) akumulátoru a vyčkejte 10 minut na vybití kondenzátorů.
- Demontáž bočního krytu: Plochým plastovým páčidlem opatrně vycvakněte pravý boční plastový kryt palubní desky (z boku u dveří spolujezdce).
- Odšroubování odkládací schránky: Pomocí šroubováku Torx T20 vyšroubujte celkem 5 upevňovacích šroubů (3 šrouby jsou v horní hraně po otevření dvířek kastlíku, 2 šrouby jsou zespodu u nohou spolujezdce).
- Odpojení konektorů schránky: Opatrně povytáhněte schránku a odpojte konektor osvětlení kastlíku, spínače airbagu spolujezdce a gumovou hadičku chlazení schránky.

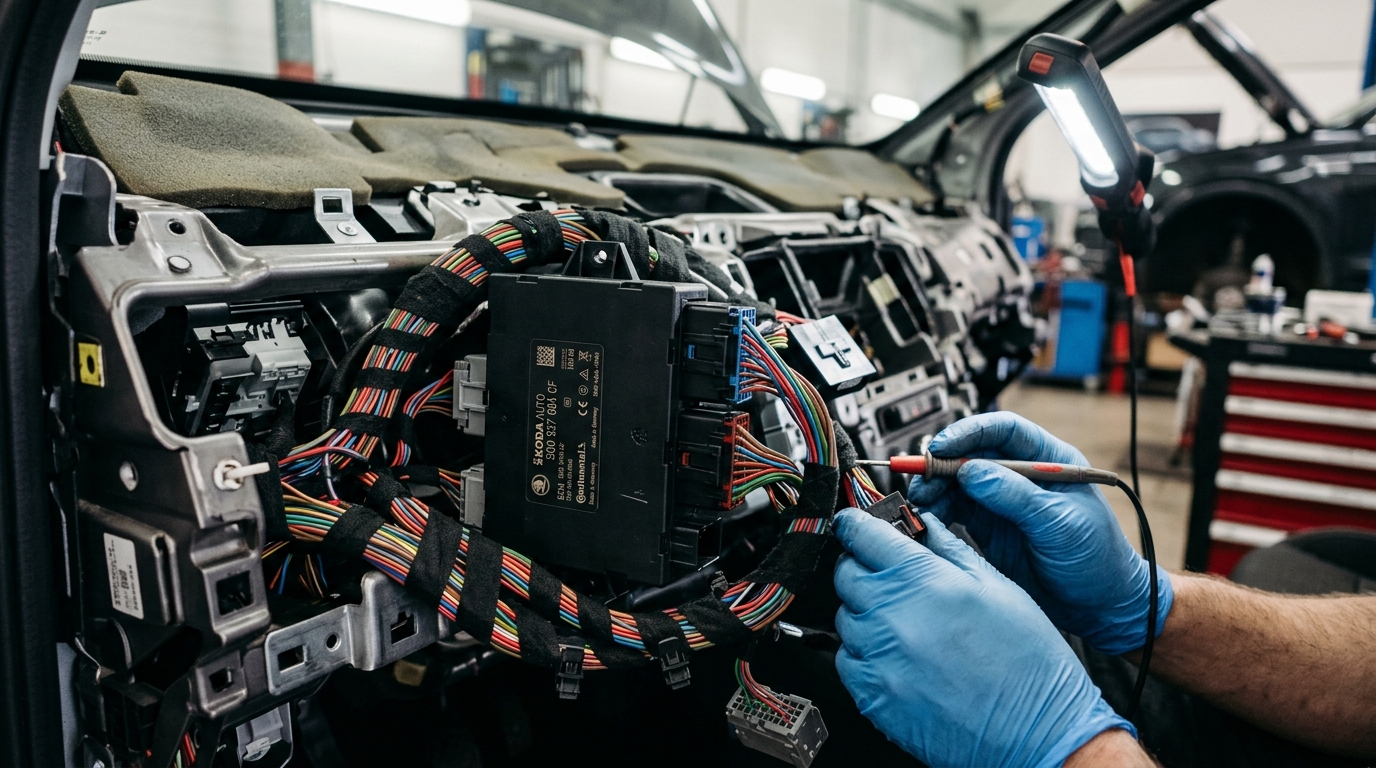

- Vyjmutí jednotky: Za schránkou uvidíte černou plastovou krabičku komfortního modulu. Stiskněte postranní plastové západky držáku a jednotku vysuňte směrem dolů. Opatrně odjistěte pojistky konektorů a odpojte svazky kabelů.
Nejčastější závady spojené s komfortní jednotkou Octavia 2
Závada komfortního modulu se může projevovat pestrou škálou elektrických anomálií:
- Nefunkční centrální zamykání: Dveře se nezamykají na dálkové ovládání, nefunguje safe-lock, nebo se samovolně odemykají během jízdy.
- Problémy s elektrickými okny: Okna nereagují na spínače ve dveřích, nefunguje dojezd oken klíčkem, nebo se okna v noci samovolně spustí o několik centimetrů dolů.
- Nefunkční osvětlení interiéru a kufru: Stropní světla nesvítí při otevření dveří, nebo naopak zůstávají trvale rozsvícená i po uzamčení vozu.
- Vybíjení autobaterie (klidový odběr): Vadná jednotka neumožní vozidlu přejít do režimu spánku (Sleep Mode) na sběrnici CAN-Bus, což způsobuje trvalý klidový odběr 0,5 až 1,5 A a vybití baterie během 24–48 hodin.
- Koroze pinů a kabeláže: V důsledku ucpání odtokových kanálků pod čelním sklem (torpédo) může voda zatéct podél kabelového svazku přímo do konektorů jednotky.
| Příznak závady | Možná příčina | Doporučený postup řešení |
|---|---|---|
| Nejde zamknout dálkou | Ztráta synchronizace / vadný přijímač 433 MHz | Prizpůsobení klíče přes VCDS / kontrola relé |
| Okna stahují opačně / nereagují | Nekompatibilní dveřní jednotka (LIN sběrnice) | Ověření kódování a indexu dveřní jednotky |
| Vybíjení baterie přes noc | Jednotka neuspí sběrnici CAN Gateway | Měření odběru po pojistkách / flash firmware |
| Koroze na konektorech | Vlhkost ze zatékání přes pylový filtr | Vyčištění odtoků torpéda + ošetření pinů kontaktolem |
Diagnostika a kódování nové komfortní jednotky přes VCDS
Pokud je nutné komfortní jednotku vyměnit za nový nebo použitý díl, je nezbytné dodržet následující pravidla:
- Shoda indexu a frekvence: Nová jednotka musí mít stejné číslo dílu a kompatibilní index (např. 1K0 959 433 AK, BL, AR). Rozhodující je také pracovní frekvence dálkových ovladačů (v Evropě standardně 433,92 MHz / 434 MHz).
- Záloha původního kódování: Před demontáží staré jednotky načtěte přes kabel VAG-COM / VCDS dlouhé kódování (Long Coding) a uložte jej do textového souboru.
- Přizpůsobení dálkových ovladačů: Po instalaci jednotky přejděte v diagnostice do Přizpůsobení (Adaptation – 10) -> Kanál 01 a postupně naučte všechny klíče stisknutím tlačítka odemykání.
Často kladené otázky (FAQ)
Je komfortní jednotka součástí imobilizéru u Octavie 2?
Nikoliv. U Škody Octavia 2 je imobilizér (Immo 4 / Immo 5) integrován v panelu přístrojů (budíkách) a v řídicí jednotce motoru (ECU). Výměna komfortní jednotky tedy nevyžaduje přizpůsobení čipů imobilizéru v klíčích, motor nastartuje i s vyměněnou jednotkou.
Kde se nachází pojistka komfortní jednotky u Octavie 2?
Pojistky komfortního systému jsou umístěny v pojistkovém boxu v palubní desce na straně řidiče. Klíčové jsou pojistky F12, F15, F22, F23 a F24 (hodnoty 10A, 15A a 30A v závislosti na výbavě el. oken).
Lze komfortní jednotku opravit, nebo je nutná výměna?
Pokud je příčinou závady pouze studený spoj na desce plošných spojů, vadné relé zamykání nebo zoxidovaný kontakt v konektoru, lze jednotku úspěšně opravit přepájením. V případě zasažení procesoru přepětím je nejrychlejším řešením výměna za funkční použitý modul z vrakoviště.
