Řídící jednotka Siemens Climatix představuje programovatelný elektronický regulátor určený pro komplexní řízení vzduchotechnických jednotek, chladicích okruhů a precizní klimatizace. Vyznačuje se modulární architekturou, podporou komunikačních protokolů Modbus, BACnet i LON a umožňuje přesnou regulaci teploty, vlhkosti i průtoku vzduchu s detailní autodiagnostikou provozních stavů.
Moderní systémy klimatizace a vzduchotechniky (HVAC) vyžadují spolehlivé, flexibilní a energeticky optimalizované řízení. Regulátory řady Siemens Climatix (např. POL63x, POL68x či POL42x) patří mezi absolutní špičku v oblasti průmyslové i komerční regulace mikroklimatu. Ať už se setkáváte s instalací nové jednotky, parametrizací provozních křivek nebo diagnostikou chybového hlášení na servisním displeji, tento technický průvodce vám poskytne ucelené postupy pro bezchybnou správu zařízení.
Obsah článku
- Hardwarová architektura a klíčové parametry řady Climatix
- Srovnávací tabulka nejpoužívanějších modelů Siemens Climatix
- Metodický postup zapojení a oživení regulátoru
- Diagnostika chybových kódů a poruchových stavů
- Doporučená preventivní údržba a servisní intervaly
- Často kladené otázky k regulátorům Siemens Climatix
Hardwarová architektura a klíčové parametry řady Climatix
Řada Climatix nabízí širokou škálu vstupně-výstupních konfigurací přizpůsobených různým typům aplikací od kompaktních větracích rekuperačních jednotek až po rozsáhlá centrální vzduchotechnická centra. Základní deska integruje mikroprocesorové jádro s flash pamětí pro aplikační software a energeticky nezávislou EEPROM pro ukládání provozních parametrů a chybových protokolů.
Klíčové hardwarové subsystémy zahrnují:
- Univerzální vstupy (UI/U): Konfigurovatelné pro teplotní čidla (Pt1000, Ni1000, NTC), analogové napěťové signály (0–10 V) i bezpotenciálové digitální kontakty.
- Digitální vstupy (DI): Rychlé vstupy pro sledování stavu jističů, diferenčních tlakových spínačů filtrů, protimrazové ochrany a havarijních termostatů.
- Analogové výstupy (AO): Spojité výstupy 0–10 V DC pro plynulé řízení EC ventilátorů, servopohonů směšovacích klapek a frekvenčních měničů.
- Reléové výstupy (DO): Spínací kontakty pro ovládání stykačů kompresorů, oběhových čerpadel, elektrických ohřívačů a signalizačních majáků.
- Komunikační rozhraní: Integrované porty RS-485, Ethernet RJ45 a rozšiřující sloty pro komunikační moduly (Modbus RTU/TCP, BACnet MS/TP či IP, LONWorks, M-Bus).
Následující tabulka přehledně porovnává technické parametry základních regulátorů platformy Climatix:
| Model regulátoru | Počet I/O bodů | Komunikační rozhraní | Typické nasazení | Napájecí napětí |
|---|---|---|---|---|
| Climatix POL423 / POL424 | 14 až 21 I/O | Modbus RTU, Process Bus | Kompaktní VZT jednotky, fancoily | 24 V AC/DC |
| Climatix POL635 / POL638 | 27 až 32 I/O | Ethernet, Modbus, BACnet, LON | Standardní modulární vzduchotechnika | 24 V AC/DC |
| Climatix POL687 / POL698 | 38+ I/O (rozšiřitelné) | Duální Ethernet, Web Server, Cloud | Velká datacentra, průmyslové chlazení | 24 V AC/DC |
| Rozšiřující moduly POL955 | +16 I/O | Climatix I/O Bus | Expanze stávajících regulátorů | Z interní sběrnice |
Metodický postup zapojení a oživení regulátoru
Při montáži a elektrickém zapojování jednotky Climatix je nezbytné striktně dodržovat zásady elektromagnetické kompatibility (EMC) a bezpečnostní normy. Nesprávně provedená kabeláž může vést k indukovanému rušení na analogových vstupech a nestabilitě regulačních smyček.

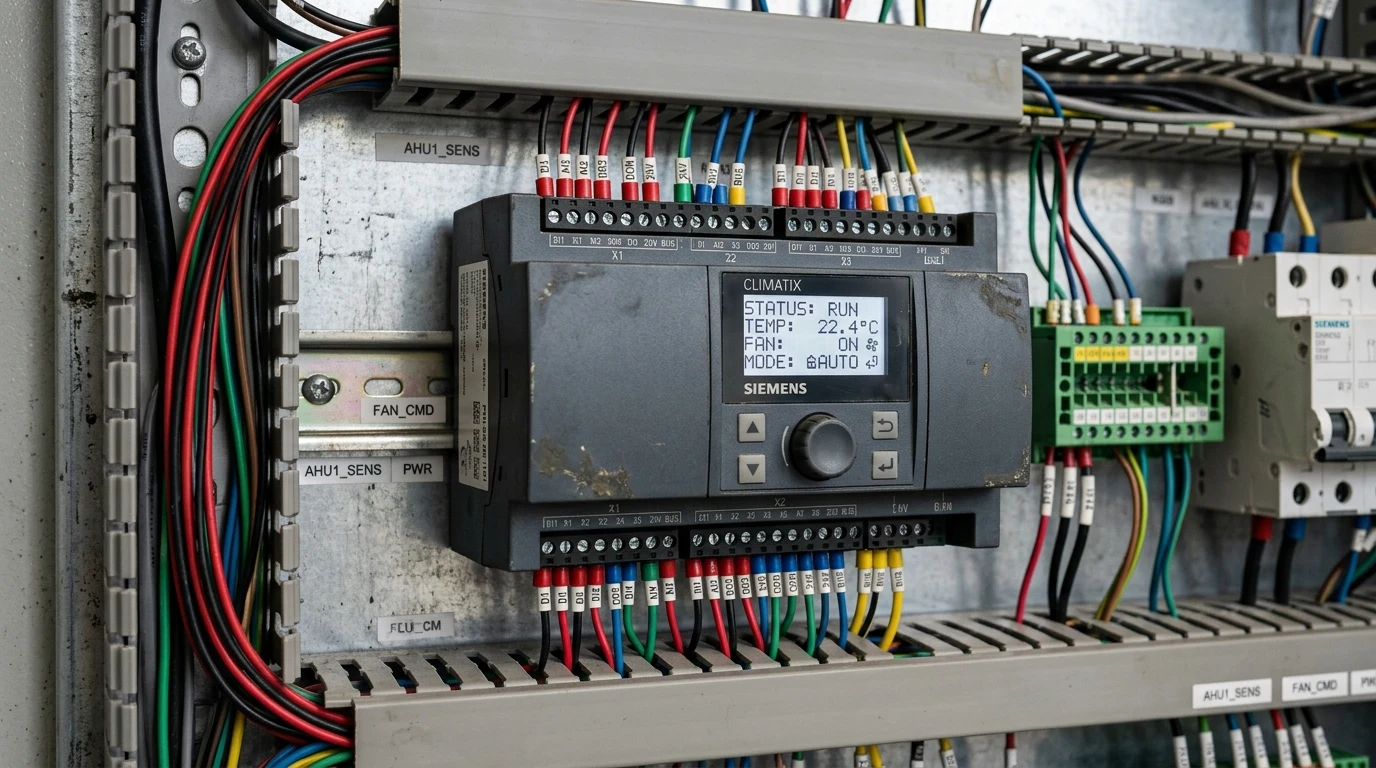

- Příprava rozvaděče a mechanická montáž: Regulátor instalujte na standardní DIN lištu (TH35) v suchém a větraném prostředí rozvaděče. Ponechte minimálně 30 mm volného prostoru nad i pod jednotkou pro optimální odvod tepla.
- Zapojení napájení (G / G0): Používejte výhradně bezpečnostní oddělovací transformátor 24 V AC (±15 %, 50/60 Hz) nebo stabilizovaný spínaný zdroj 24 V DC. Dbejte na správné uzemnění sekundárního vinutí (svorka G0) v souladu s projektovou dokumentací.
- Kabeláž čidel a slaboproudých signálů: Pro analogové vstupy (teploty, tlaky, kvalita vzduchu CO2) používejte stíněný kroucený pár (např. JYTY nebo LiYCY). Stínění kabelu připojte k zemi pouze na jedné straně (v rozvaděči na sběrnici PE), aby nevznikaly zemní smyčky.
- Silové spínání relé: Zátěže s induktivním charakterem (cívky stykačů, elektromagnetické ventily) musí být odrušeny RC členem nebo zhášecí diodou, aby spínací špičky neovlivňovaly mikroprocesor.
- Nastavení komunikační adresy: Prostřednictvím otočných přepínačů DIP nebo servisního displeje (HMI) nastavte unikátní síťovou adresu zařízení a přenosovou rychlost (baudrate).
Diagnostika chybových kódů a poruchových stavů
Regulátory Siemens Climatix disponují integrovaným autodiagnostickým systémem, který nepřetržitě monitoruje integritu hardwaru, stav periferií a meze regulovaných veličin. Zde je přehled nejčastějších provozních hlášení:
| Kód / Signalizace | Příčina poruchy | Doporučený diagnostický krok | Způsob odstranění |
|---|---|---|---|
| Err 01 / Sensor Fail | Přerušení nebo zkrat na analogovém vstupu čidla teploty | Změřit odpor čidla multimetrem přímo na svorkách regulátoru | Výměna vadného snímače, oprava poškozeného přívodního vodiče |
| Err 04 / Frost Alarm | Aktivace kapilárového protimrazového termostatu vodního ohřívače | Kontrola teploty zpátečky topné vody a průtoku media | Zvýšení teploty topné vody, odvzdušnění výměníku, manuální reset |
| Err 12 / Filter Dirty | Diferenční tlak na filtru překročil nastavenou mez | Vizuální kontrola zanesení kapsového či panelového filtru | Výměna filtračních vložek a potvrzení alarmu v menu HMI |
| Comm Fail / Offline | Ztráta komunikace s externím frekvenčním měničem či HMI | Kontrola zakončovacího odporu 120 Ω na sběrnici RS-485 | Oprava polarity sběrnice (A+/B-), restart komunikačního portu |
Doporučená preventivní údržba a servisní intervaly
Pro zajištění bezproblémového chodu a maximální životnosti regulačního systému doporučujeme provádět pravidelné servisní kontroly v následujících intervalech:
- Měsíční kontrola: Kontrola chybového protokolu v rozhraní HMI, kontrola provozních teplot a tlaků.
- Půlroční kontrola: Kontrola dotažení šroubových svorek, kontrola kalibrace analogových snímačů, čištění rozvaděče od prachu.
- Roční komplexní audit: Záloha aplikačního software a konfiguračních parametrů na SD kartu / USB, test havarijních funkcí (protimraz, požární klapky), kontrola kapacity záložní baterie reálného času (RTC).
Často kladené otázky k regulátorům Siemens Climatix
Jak provést zálohu a obnovu parametrů v regulátoru Climatix?
Zálohování parametrů se provádí buď přes servisní software Climatix Scope připojený přes servisní USB/Ethernet port, nebo přímo pomocí SD karty vložené do slotu na čelním panelu regulátoru. V servisním menu HMI zvolte položku SD Card -> Backup Parameters. Obnova probíhá analogicky přes volbu Restore Parameters.
Jak připojit regulátor Climatix k nadřazenému systému MaR přes Modbus TCP?
Připojte regulátor do lokální sítě přes ethernetový port RJ45. V síťovém nastavení regulátoru nakonfigurujte statickou IP adresu, masku podsítě a výchozí bránu. V sekvenci Modbus TCP aktivujte port 502 a zkontrolujte mapu registrů pro čtení (Holding Registers 40001+) v projektové dokumentaci VZT jednotky.
Co dělat, pokud displej HMI nereaguje a svítí pouze červená LED dioda?
Trvalý svit červené stavové LED diody (Fault) indikuje závažnou systémovou chybu nebo výpadek aplikačního programu. Nejprve proveďte bezpečný restart odpojením napájení na 15 sekund. Pokud stav přetrvává, zkontrolujte stabilitu napájecího napětí 24 V a kontaktujte certifikovaný servis pro přehrání firmwaru.
