Ford Focus MK2 pojistky schéma: Kompletní průvodce pojistkovými skříňkami
Druhá generace Ford Focus MK2 (vyráběná v letech 2004–2011, včetně faceliftu od roku 2008) patří v České republice k nejpopulárnějším ojetým automobilům. Spolehlivý podvozek a odolné motory Duratec a TDCi z něj dělají skvělou volbu pro každodenní provoz. Přesto se řidiči občas setkají s výpadkem elektrických okruhů: nefunguje zapalovač (12V zásuvka), nesvítí potkávací světla, nejde ventilátor topení, stěrače nebo vyhřívání čelního skla.
V tomto technickém přehledu naleznete kompletní schéma pojistek pro Ford Focus MK2, přesné umístění vnitřní pojistkové skříňky (GEM modul) i motorového boxu, barevné značení proudových hodnot v ampérech a podrobný rozpis funkcí jednotlivých pojistek a relé.
Kde se nacházejí pojistkové skříňky u vozu Ford Focus MK2?
Ve voze Ford Focus druhé generace najdete dvě hlavní pojistkové skříňky:
1. Vnitřní pojistková skříňka v prostoru nohou spolujezdce (GEM modul)

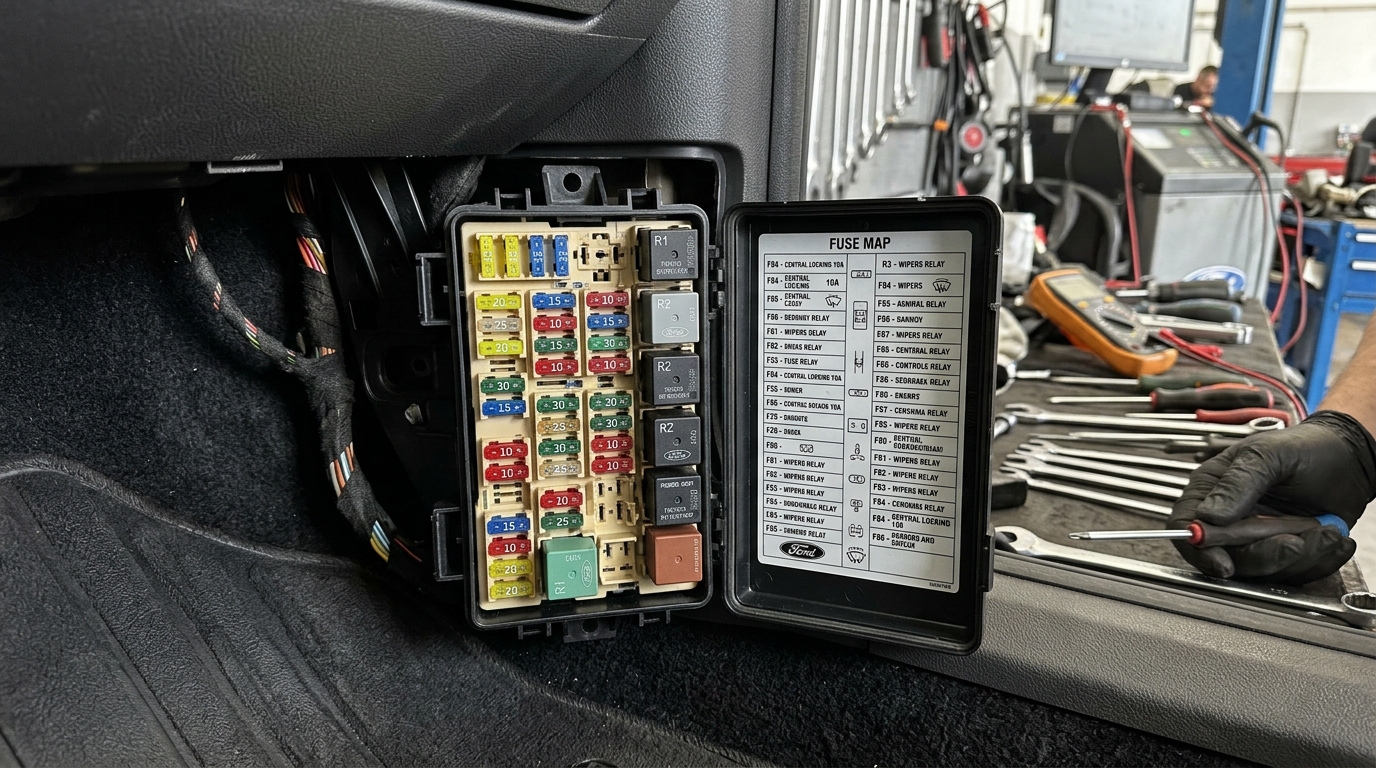

Hlavní jednotka palubní elektroniky GEM (Generic Electronic Module) se nachází pod odkládací schránkou na straně spolujezdce. Přístup k ní získáte jednoduše bez nářadí:
- Zespodu pod schránkou spolujezdce vycvakněte dva plastové upevňovací trny krycího textilního koberce.
- Otočte dvě žluté zajišťovací křídlové matice na těle pojistkového boxu o 90 stupňů proti směru hodinových ručiček.
- Celý pojistkový panel sklopte směrem dolů pro dokonalý přístup k nožovým pojistkám mini a standard.
2. Motorová pojistková skříňka (v motorovém prostoru)
Hlavní silové pojistky, relé palivového čerpadla, ventilátoru chladiče a ABS/ESP se nacházejí v černém plastovém boxu na levé straně motorového prostoru (poblíž akumulátoru a levého předního blatníku). Pro otevření stačí odjistit plastovou západku na boku víka.
Schéma pojistek v interiéru (GEM modul) – Ford Focus MK2 Facelift (2008–2011)
U faceliftových modelů Focus MK2 mají pojistky v kabině číslování od F100 do F143. Níže naleznete tabulku nejčastěji hledaných okruhů:
| Číslo pojistky | Hodnota (A) | Barva | Jištěný elektrický obvod / spotřebič |
|---|---|---|---|
| F100 | 10A | Červená | Elektronické moduly, diagnostická zásuvka OBD-II |
| F102 | 10A | Červená | Ovládání topení a klimatizace, imobilizér |
| F108 | 7.5A | Hnědá | Příslušenství, autorádio, navigační systém |
| F109 | 20A | Žlutá | Zapalovač cigaret a 12V zásuvka v přední konzoli |
| F112 | 15A | Modrá | Zvuková houkačka (klakson), alarm |
| F115 | 7.5A | Hnědá | Osvětlení přístrojového štítu a palubní desky |
| F119 | 15A | Modrá | 12V zásuvka v zavazadlovém prostoru (kufru) |
| F124 | 7.5A | Hnědá | Přední obrysová světla levá, zadní koncové světlo levé |
| F125 | 7.5A | Hnědá | Přední obrysová světla pravá, zadní koncové světlo pravé |
| F129 | 20A | Žlutá | Přední stěrače a ostřikovače čelního skla |
| F135 | 20A | Žlutá | Denní svícení (DRL) |
| F136 | 15A | Modrá | Zadní stěrač a ostřikovač pátých dveří |
Schéma pojistek v interiéru – Ford Focus MK2 Předfacelift (2004–2007)
U starší verze Focusu MK2 před modernizací bylo číslování pojistek vnitřního GEM modulu v rozsahu F37 až F86:
- Pojistka F39 (20A – Žlutá): Zapalovač cigaret a přední 12V zásuvka.
- Pojistka F43 (15A – Modrá): Zadní stěrač a ostřikovače.
- Pojistka F51 (15A – Modrá): Palivové čerpadlo (benzin i nafta).
- Pojistka F53 (25A – Bílá): Elektrické stahování předních oken.
- Pojistka F80 (20A – Žlutá): Střešní okno (šíbr) a centrální zamykání.
Schéma motorové pojistkové skříňky (Focus MK2)
V motorovém prostoru jsou umístěny výkonové pojistky vysokých hodnot (od 20A do 60A):
| Pojistka | Hodnota | Chráněný okruh |
|---|---|---|
| F1 | 40A | Řídicí jednotka ABS / ESP (čerpadlo) |
| F7 | 30A / 40A | Vyhřívání čelního skla (levá strana) |
| F8 | 30A / 40A | Vyhřívání čelního skla (pravá strana) |
| F10 | 30A | Ventilátor klimatizace a topení (kabina) |
| F12 | 40A | Hlavní relé zapalování a startéru |
| F16 | 10A | Elektromagnetická spojka kompresoru klimatizace |
| F26 | 10A | Řídicí jednotka motoru (PCM / ECU) |
Barevné kódování nožových pojistek a postup výměny
Nožové pojistky používají standardizované mezinárodní barevné značení podle maximálního jmenovitého proudu:
- 5A: Světle hnědá / béžová
- 7.5A: Tmavě hnědá
- 10A: Červená
- 15A: Modrá
- 20A: Žlutá
- 25A: Bílá / průhledná
- 30A: Zelená
- 40A: Oranžová
- Vypněte zapalování a vytáhněte klíček ze spínací skříňky.
- Pomocí plastových kleštiček (umístěných ve víku motorové skříňky) vytáhněte podezřelou pojistku.
- Prohlédněte průhledné plastové tělo – pokud je kovový drátek uvnitř přerušený nebo zčernalý, pojistka je spálená.
- Zasuňte novou pojistku VÝHRADNĚ o stejné ampérové hodnotě. Nikdy nenahrazujte pojistku kusem drátu ani pojistkou s vyšší hodnotou (hrozí přehřátí kabeláže a požár vozu!).
Často kladené otázky (FAQ)
Která pojistka ovládá zapalovač u Fordu Focus MK2?
U faceliftu (2008–2011) je to pojistka F109 (20A, žlutá) v kabinovém GEM boxu. U předfaceliftu (2004–2007) je to pojistka F39 (20A, žlutá).
Co dělat, když se nová pojistka okamžitě znovu spálí?
Pokud nová pojistka po zapnutí okruhu ihned shoří, v elektrickém vedení dochází ke zkratu na kostru, nebo je poškozený samotný spotřebič (např. spálené vinutí motorku ostřikovače či zadřený ventilátor). V takovém případě je nutná diagnostika autoelektrikářem.
